全自動干式噴砂機采用壓縮空氣為動力，以各種可循環利用磨料為介質，實現對不同工件批量自動噴砂處理，所有噴砂過程自動化完成，如噴槍擺動、噴砂、磨料分選、工件進出等，無需人員操作。九通是一家涂裝環保設備生產廠家，擁有自己的設計開發團隊、生產廠房，能夠更好地服務客戶。九通自動噴砂機具有結構簡單、操作便捷、能耗低、性能穩定、自動化程度高、安全環保等優勢。
免費熱線：400-901-8969 微信手機號：17316910092
ug環球會員登錄,環球ug在線注冊宣傳冊.pptx
1.全自動干式 噴砂機 產品優勢
自動化程度高：結構簡單，所有操作過程實現自動化，人員操作少而簡單
輸送方式靈活：客戶可根據工件選擇運輸方式:輥道通過式或轉臺式，按下按鈕自動出料、進料
噴槍速度可調節：可根據噴砂效果由變頻器控制無極調速
噴砂效果好：表面不會產生劃傷、壓痕、“S”線及陰陽面等缺陷
運行成本低：采用旋風分離器回砂，可微調分離150#-320#間之砂材，降低磨料損耗
環保達標：采用旋風除塵器和濾芯除塵器二級除塵，除塵率高達95%以上，絕對符合國家環保要求
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心

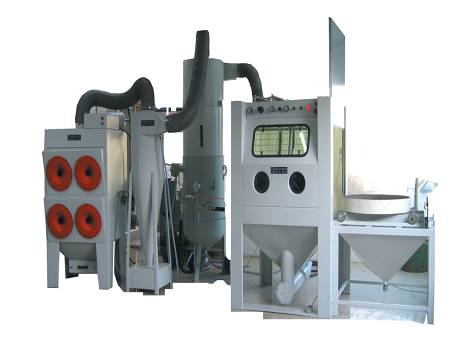

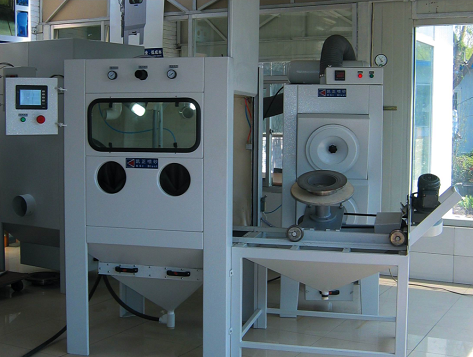

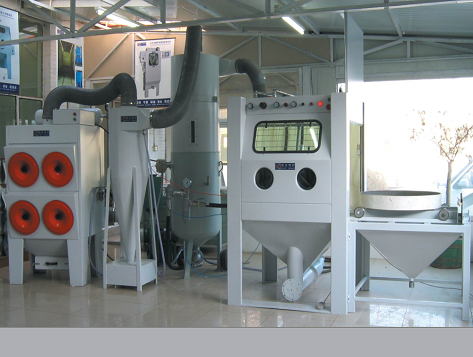

轉盤式自動干式噴砂機：適用于盤、圓柱、方形工件內外表面自動噴砂，如工藝品、烤盤、玻璃燈罩、不粘鍋、通訊器材等工件

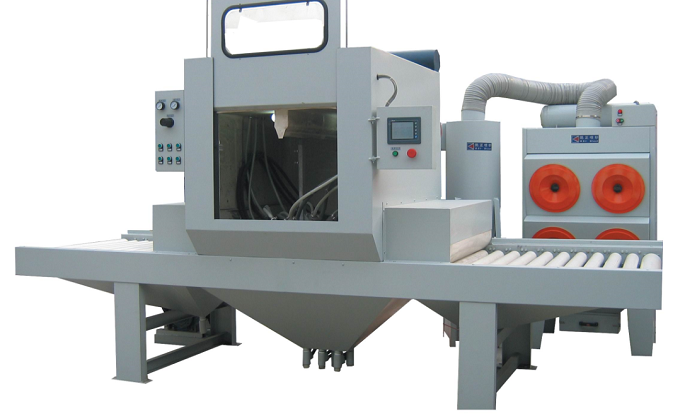

輥道通過式自動干式噴砂機：適用于平板、四方、盤、型材等比較規則的工件噴砂，例如：板材、鋁板材、型材、普通鋼板、面板、玻璃鋼板、石材、電腦主機板、不粘鍋、電腦機箱、烤盤、多士爐等。

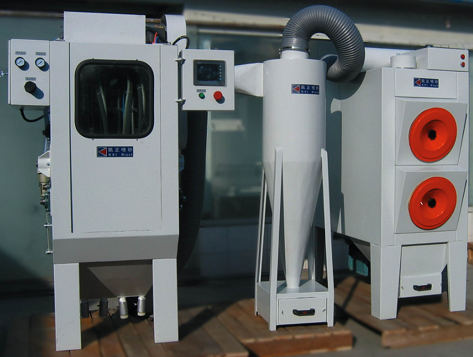

全自動干式噴砂機噴砂作業是用噴槍和照明在噴砂工作箱內操作，磨料大部采用氣力形式回收，空氣凈化裝置有除塵袋、布袋除塵器和濾筒除塵器等形式，工件在噴砂箱清理時，通風除塵系統的風機使整個系統處于負壓狀態，外界空氣經噴砂箱上的進風口進入噴砂箱，將粉塵、細小的磨料，可再次使用的磨料以及噴砂清理產生的雜質一起吸入磨料回收/分離器，磨料及雜質首先在磨料回收/分離器內與粉塵，細小磨料分離，可再使用的磨料經濾網進入儲料斗儲存?zhèn)溆谩６諝鈩t帶著粉塵和細小的磨料進入除塵裝置凈化后排入大氣。
全自動干式噴砂機房體厚度為3mm優質碳鋼板和100*100方鋼折邊焊接而成，內襯為厚度3mm橡膠板以保護室體的使用壽命 |  |
 | 擁有獨立的噴砂部份，磨料容量大大提高，并且有不同罐徑可選，客戶可根據實際應用來選擇相對應的型號；噴砂機壓力罐容器由鍋爐鋼板焊接而成，所有的焊縫都要做磁粉檢驗，并且做壓力實驗，技術指標完全達到國家安全技術指標標準，罐體表面噴漆處理（二層防銹漆，一層面漆）。罐體中部配置檢修口方便工人裝拆及檢修。砂量調節閥采用手動控制，操作工人可根據噴砂要求調節空氣的流量和砂料的流量大小，使空氣流量和砂料流量得到理想的混合比，提高噴砂加工效率。 |
| 噴砂罐直徑 | 600 | 700 | 800 | 900 | 1000 | 因?yàn)槲锪厦芏扔胁町悾?/span> 裝料量有所區別 | |
| 容積（m3） | 0.18 | 0.3 | 0.46 | 0.63 | 1 | ||
裝料量 （kg） | 棕剛玉 | 351 | 585 | 897 | 1229 | 2458 | |
| 碳化硅 | 300 | 500 | 760 | 1046 | 2092 | ||
| 鋼丸（砂） | 801 | 1335 | 2047 | 2800 | 5600 | ||
| 石英砂 | 306 | 475 | 629 | 850 | 1700 | ||
 |  |  |  |  |
| 砂閥 | 回轉加料閥 | 截止閥 | 高速?lài)娚皹?/strong> | 噴砂管 |
控制砂料開啟及關閉、無極調整噴砂量，安裝在噴砂主機底部，九通采用進口CLEMCO氣動控制噴砂閥，氣夾式控制方式，具有精確性高、出砂量大、出砂均勻、調整方便、安全可靠、使用壽命長（3000小時以上）等優勢，客戶也可選湯姆遜或國產砂閥 | 控制砂料的開啟及關閉、調整噴砂流量，安裝在噴砂主機頂部，夾套式結構，驅動部分為一膜片氣缸，性能穩定可靠、幾乎無需維護、出砂量大、控制靈敏，且噴砂罐上安裝料位傳感器，有利于人員辨別噴砂罐加砂量，當砂料達到設定值，回轉加料閥自動關閉，簡單高效。 | 回轉加料閥在更換或維修時可將截止閥關閉，這樣在更換、維修回轉加料閥時就不需要將砂料全部放出，省時省力；該閥九通最新開發，終身免維護、維修 | 自主研發設計的高速?lài)娚皹專氖闲螄姽埽洳馁|(zhì)均采用碳化硼制造，使用壽命長，可使用壽命800-1000小時；文氏管?chē)姌屌c普通噴槍比，噴砂速度快，工作效率可提高50%，工作效率可達到35m2/h，且反沖力小，高效省力。 | 采用耐磨專用噴砂管，型號為φ32*51*20m，噴砂管一端配靈活便捷的快速接頭，另一端配噴嘴接頭 |

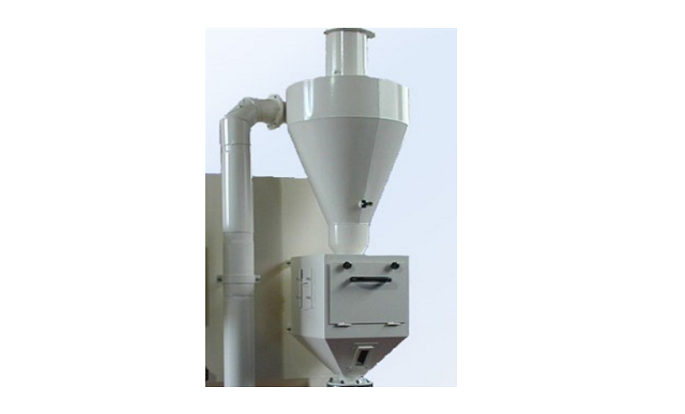

利用除塵風機的風速和風壓將丸料和部分粉塵回收，再利用丸料和粉塵的不同的重度及于分離器摩擦力而進行粉塵與丸料的分離，粉塵通過旋風布袋除塵器除塵后直接排空，而有用的丸料滯留在料斗中以供再?lài)娡柚茫瑖娡钑r(shí)產生廢料通過旋風分離器的篩網過濾后排掉，全程自動化，粉塵和丸料分離效果好，廢氣符合國家排放標準。 |  |

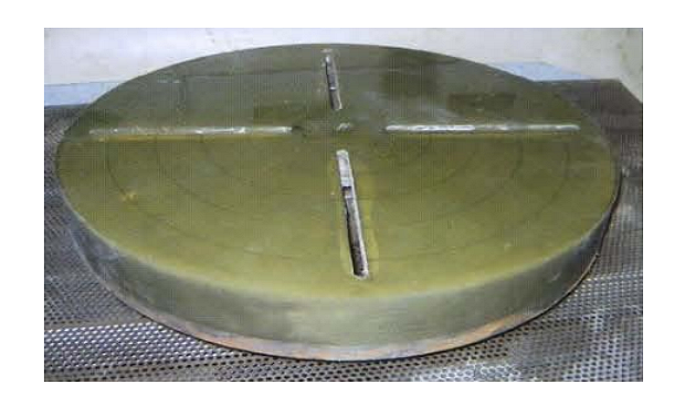

 | 全自動干式噴砂機采用優質鋼板折邊焊接而成！傳動和驅動采平面推力軸承及深溝球軸承，可在粉塵較大采用雙面防塵軸承確保軸承的長效使用！另在驅動輪的軸承采用防塵罩作保護！在轉盤的承載工件表面加裝加厚型橡膠板，且打φ5mm孔，其間距為20×15mm以便砂料的回收。 |

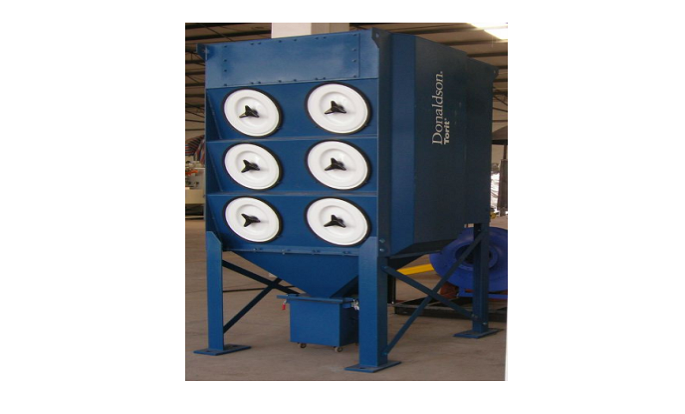

采用濾筒式結構，濾筒濾料采用唐納森技術生產的新型材料，過濾材料：100%聚脂纖維，厚度0.80mm，耐熱最高溫：80℃ ，空氣滲透率：220m3/m2/h，重量：260g/m2，過濾精度：5um-10um，過濾阻力：≦46Pa，過濾效率：≧99.99%，濾筒在結構上做成折疊的圓筒形，外徑為325mm,內徑220mm,筒高660mm。一個標準濾筒過濾面積為15m2,而同樣體型的布袋式除塵器的過濾面積僅有1m2，大大減小了除塵器的體積。 |  |

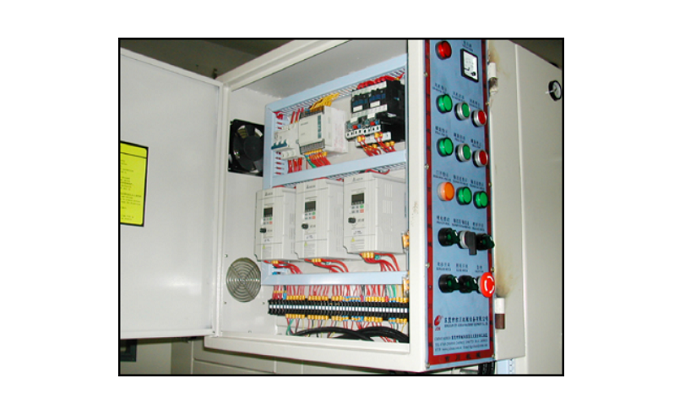

 | 全自動干式噴砂機電氣控制系統采用品牌電氣,主要原器件采用國內一線品牌，低壓電氣采用施耐德、接近開關及光電開關采用歐姆龍，行程開關和腳踏開關采用韓國凱昆，PLC控制面板，可設置并顯示噴槍擺動速度、噴砂時間、剩余時間、吹凈時間等。 |
| 項目 | 參數 | 項目 | 參數 |
|---|---|---|---|
| 噴砂部份外形尺寸 | Φ600×1434 | 回收部份外形尺寸 | 長1700×寬700×高1800 |
| 電源 | 三相380V，50Hz | 功率 | 5.5－8kw |
| 工作壓力 | 0.6－0.7MPa | 噴槍標配 | ∮8mm(YG噴咀) |
| 磨料種類 | 金剛砂、棕剛玉、銅礦渣、塑料丸等 | 表面處理等級 | Sa2.5－3 |
| 耗氣量 | 2.2－6m3/min | 磨料粒度 | 小于2mm |
| 噴砂效率 | 10－15㎡/h | 重量 | 噴砂部份（以Φ600的罐體為例）227kg，回收部份150kg |
備注：設備尺寸均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制，了解更多產品，如 噴砂房 、噴漆房等，可加微信咨詢：
掃一掃立即溝通銷售
| 序號 | 圖號 | 名稱 | 備注 | 正常使用時間 |
|---|---|---|---|---|
| 3 | T02.L06 | 密封圈 | 3000—4000小時 | |
| 14 | T02.B04 | 噴砂管 | 內徑1"，10m | 2500—3000小時 |
| 15 | 回收管 | 內徑Φ50 | 2500—3000小時 | |
| 24 | 濾芯 | 6個月—1年 | ||
| 25 | T02.L03.03 | 耐磨襯套 | 2000—3000小時 | |
| 26 | T02.L03.05 | 閥套 | 2000—3000小時 | |
| 28 | T02.L02.04 | 小膜片 | 3000—4000小時 | |
| 29 | T02.L02.05 | 大膜片 | 3000—4000小時 | |
| 32 | 70-02 | 噴嘴 | 碳化硼 | 800—1200小時 |
| 34 | 70-08 | 護套 | 3000—4000小時 | |
| 35 | 70-10 | 連接套 | 5000—10000小時 | |
| 36 | 70-11 | 毛刷 | 80—120小時 |
注：部分備件根據具體使用情況更換，不同磨料對于使用情況有所影響，備件除磨損到不可使用需要更換，使用時間可部分延長
1．設備交貨周期：自合同生效(即收到合同金額預付款)起30天。(不包括國家法定節假日天數，涉及法定節假日天數順延)。
2．設備到需方現場的運輸及費用由供方負責。運輸方式：汽運。用戶須免費提供設備現場卸貨、安裝的起重設備及配合人員。
3．設備安裝調試前，須由需方確認設備現場所需水電氣及臨時住所等必備的安裝條件準備好后，通知供方派調試技術人員到需方現場協助需方完成。同時，在設備安裝調試期間，需方向供方調試技術人員提供到員工食堂就餐的便利，就餐費用由供方支付。在設備安裝調試后期，供方對需方現場設備管理人員和生產操作人員進行免費培訓，培訓內容包括設備的操作使用、維護保養等。
4．設備的驗收由供、需雙方共同完成，由需方提供設備的驗收?qǐng)?bào)告，驗收合格后由供、需雙方代表簽字生效。設備的驗收標準按本設計方案。
1.設備終驗收合格后，設備保修期限為：壹年，不包括易損件。
2.保修期內用戶(即需方)因設備故障來電來函，供方將在4小時內給予回復；如需派人趕到現場解決問題，我們將48小時內派出人員。保修期滿后，我們?nèi)詫⒗^續提供優質服務。如有設備損壞，我們?nèi)詫⒗^續以?xún)?yōu)惠的價格提供設備備品備件和設備維修工作。
3.我們承諾：無論什么原因造成的設備故障，首先修復設備保證正常生產
